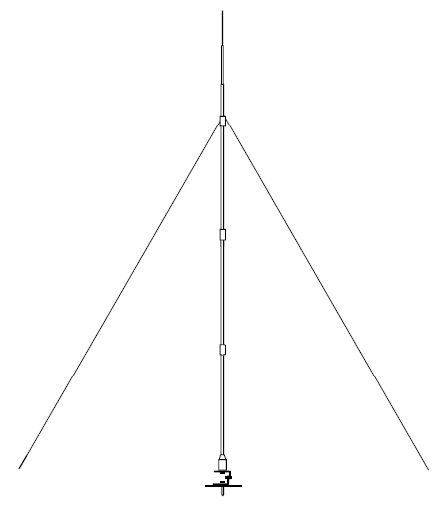

本產品專為長期或臨時短波基站臺設計的天線，無論在城市或者邊遠的鄉村均可提供良好的遠距離通信。

該天線運輸方便，架設拆除簡單，從2米高度開始拆裝。城市樓頂安裝既方便也不引人矚目。根部有32mm直徑的耐腐蝕鋼化鋁管，頂部尖端直徑為16mm，形成一個大的低損耗的反射面。無論受限或加載與否，均能提供很高的效率。底座上有一個低損耗聚丙烯絕緣器。

頻率范圍：2MHz~30MHz

長度：9.5米

方向性：全向

極化方向：垂直

固定拉線點：建議不小于半徑3米

固定拉力：4Kg

固定點抗風拉力：8.2kg (風速: 100 km/h)； 13.9kg (風速：130 km/h)

基點垂直壓力：25kg（風速：100 km/h）； 40kg（風速：130 km/h ）

承載功率：1kW PEP（正常負荷） 500W  PEP（限制負荷）

安裝件：地面安裝：接地板、地釘?shù)龋粯琼敯惭b：可調節角度的支架。兩者均以套件形式選購。

重量：地面安裝：11.0Kg；樓頂安裝：8.0Kg；接地板：4Kg；接地網：6Kg。

天線架設注意事項

1、天線架設中，第一節是根部，為便于裝配，在接縫處涂抹少許油脂。這也將有助于將來拆除。在安裝第五節之前，確保固定環在第四節。

2、緊固拉強的張力不應超過建議值。

3、地網的展開不應小于最小半徑。

4、固定拉繩時確保不能打結或相互纏繞。
